顺序绕法一般漏感为电感量的5%左右，但由于初级与次级之间只有一个接触面，耦合电容较小, 而耦合电容是最大的共模干扰传导途径。漏感产生的干扰频率比较低. 夹层绕法一般漏感为电感量的1-3%左右，但由于初级与次级之间有两个接触面，耦合电容较大，所以EMI比较难通过。所以一般功率30-40W以下的变压器，如果漏感能量还可以接受，用顺序绕法比较多；40W以上变压器，漏感的能量较大，一般只能用夹层绕法。

补充解释：

A. 顺序绕法：初次级绕组不交叉，先绕完初级再绕次级或先绕完次级再绕初级。

B. 夹层绕法：也称三明治绕法，即将初级或次级分成两个或多个绕组，交叉绕制。

C. 顺序绕法漏感一般为电感5%，夹层绕法一般漏感为电感量的1-3%左右（一般按1.4167%计算），此数值是设计经验值。

D. 从定义和结构特征上说明两种绕线方式漏感差异，具体如附件。

热敏电阻器是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。正温度系数热敏电阻器（PTC）在温度越高时电阻值越大，负温度系数热敏电阻器（NTC）在温度越高时电阻值越低。按照材料不同PTC又分为陶瓷PTC热敏电阻即CPTC和聚合物PTC热敏电阻即PPTC。这几类热敏电阻的区别如下表所示：

类别	CPTC	PPTC	感温NTC	功率NTC
机理	非线性PTC效应（突变型/阶跃型）		电子能级跃迁
材料	在BaTiO3，V2O5，BN等材料中掺入半导化元素后形成PTC效应	在聚乙烯高分子材料中掺入碳黑形成PTC效应	锰、钴、镍和铜等金属氧化物为主要材料
零功率电阻	一般1Ω以上，在路损耗大	几mΩ~几Ω，在路损耗小	KΩ级	Ω级
电流	不动作电流mA级，适用于小电流保护	不动作电流A级，适用于大电流保护	避免自身发热引起温升而影响测温，最大容许工作电流mA级	最大稳态电流A级
耐受能力	高电压大电流冲击耐受能力较好，最高工作电压1KV	不耐高电压大电流冲击，工作电压最高600V	不耐受高电压大电流冲击，	耐受大电流冲击，不耐受高电压冲击
动作状态	动作时间相对较慢（上百ms），恢复时间长，动作后可恢复性和稳定性较好	动作速度快（几个ms），恢复时间短，动作后阻值不能恢复到原值	对温度非常敏感，具有迅速的热应答性	初始电阻可抑制线路中的瞬态电流，电流使瓷体温度升高，电阻值以指数形式下降，残余电阻仅为mΩ级，对整体线路影响甚微
作用	过流保护，过热保护，电机启动，延时启动，加热，消磁等	过流保护	温度测量，温度补偿，温度保护	抑制开机时的瞬态浪涌电流

电感器的内部电极为螺旋线圈结构，其等效电路为电感量L0的电感与阻值R0的电阻串联后再与电容量C0的电容并联，如下图所示。

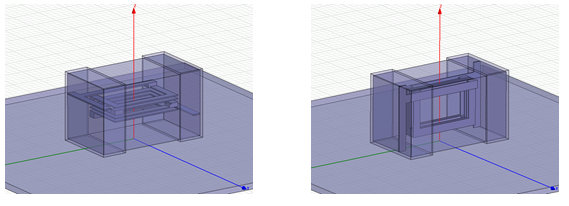

其中，L0为线圈产生的电感量；R0来源于线圈的直流电阻和瓷体产生的损耗（对陶瓷电感，主要是瓷体的介电损耗，该损耗随频率而变化）；C0则包括：各层线圈之间的杂散电容；线圈与端电极间的电容；线圈与地之间的电容。计算得，电感器的等效电感量为：当电感器当按照不同的摆放方向测试时，电感器的线圈电极与地的位置状态存在差异，导致线圈与地之间的电容不同，因而，使电感器的等效电感量存在差异。



实际应用中，电感器还会受周边器件影响。如：周边器件产生的磁通耦合到电感器，引起L0变化；电感器与周边器件之间的电容使C0变化等。而电感器以不同方向摆放时，这些影响都将有所差异，都将导致电感器的等效电感量出现差异，进而影响电感器在线路中的使用。

耦合度coupling=10log(P3/P1)

插损IL=10log(P2/P1)

隔离度isolation=10log(P4/P1)

方向性directivity=coupling-isolation>0

Ii：直通路上的电流

Ic：耦合电流

I3：耦合端的电流

I4：隔离端的电流

在现代通信中，特别是在微波和射频无线传输的系统中，为了保证较高通信质量，常常需要对某一个功率值进行准确无误的测量，或者是对某一比例支路的功率值进行准确无误的测量，可以合理的将某一个输入功率按照某一个特定比例分配到各分支电路中去。在功率分配系统中：用于信号的隔离和混合在功率量值传递系统中：用于功率的监测和源输出的稳幅

dB和dBm之间没有关系。
dB是一个表征相对值的值，表示两个量的相对大小关系，属于无量纲单位，计算公式：10log（A功率/B功率）

dBm是一个表示功率绝对值的值（也可以认为是以1mW功率为基准的一个比值），计算公式为：10log（功率值/1mw）。

  

如果功率P为1mw，折算为dBm后为0dBm。

 

对于40W的功率，按dBm单位进行折算后的值应为：

  10log（40W/1mw）=10log（40000）=10log4+10log10000=46dBm。
驻波比、反射系数、回波损耗的定义及公式。
驻波比全称为电压驻波比，又名VSWR或SWR，指驻波波腹电压与波谷电压幅度之比。当驻波比为1时，表示阻抗完全匹配。
反射系数：是传输线的负载阻抗ZL与传输线特性阻抗ZC的匹配程度。
       回波损耗是传输线端口的反射波功率与入射波功率之比，以对数形式来表示，单位dB。
       RL(dB)=10(log(Pi/Pr)

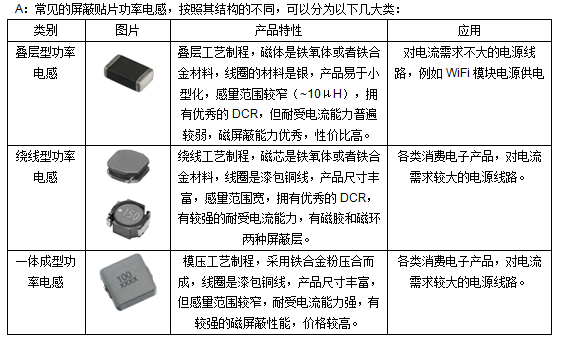

产品的温度上升，主要是由于产品DCR发热引起，如果DCR接近，产品的温升电流应该差别不大。但是，温升电流的测量，业内没有统一的标准，每个厂家的标准不一，夹具的尺寸，与产品的接触方式，夹具的散热能力，周边的环境都会影响产品的温升，标准的不统一造成了温升电流的差距。建议直接对比产品DCR的大小，DCR越小，温升电流越优秀。

1.发射功率表征的是待测物发送无线信号强度的大小，在满足频谱模版、EVM性能的前提下，功率越大，其性能越好，在实际应用中表现为无线覆盖范围越大，故发射功率与驻波比、插入损耗都有关系。滤波器驻波比、插损越小，发射功率越好。

2.误差矢量幅度[EVM]定义为误差矢量信号平均功率的均方根值与理想信号平均功率的均方根值之比，并以百分比的形式表示。EVM越小，信号质量越好。EVM至少与插入损耗的带内平坦度有关，与相位、带宽也有一定关系。滤波器带内ripple越小，evm越好。数字通信的EVM和星座图里面各个星座点的准确位置相关,非常直观。影响星座点的位置无非就是幅度和相位. 滤波器在关心的带宽内幅频特性要平坦，对应的就是滤波器的带内的平坦度.也就是ripple. 滤波器在关心的带宽内相频特性要线性，实际上相位对频率的微分就是群延时.也就是群延时在带内越接近一条直线越好。当然,影响EVM的还有信噪比.假如滤波器VSWR差,到发射端(假定的发射机)输出的功率肯定会变小，另外一个就是信号过大,会导致后级的放大器会饱和(发射机部分).也会导致EVM恶化。结论，EVM不良要选用ripple要小、群延时要平的滤波器，发射功率偏低要选用插损、VSWR都要小的滤波器。

1.磁珠的直流电阻过大。（处理：选用DCR更小的磁珠）

2.磁珠阻抗过大，造成有用信号的滤除（处理：选择信号频率段阻抗较低磁珠产品）。

3.选用的磁珠磁导率太大，造成信号THD过大（处理：选择磁导率更低的产品，如K料，G料磁珠）。

1）银电阻率低，电导率高；铜电阻率高，电导率低，铜做电极电阻高于银；

2）银与陶瓷共烧特性相对铜好，将不同介质层与导体银浆共烧时，能更好控制不同界面间的反应和界面扩散，使得介质层的共烧匹配性良好，界面层间在致密化速率、烧结收缩率及热膨胀速率等方面尽量达到一致，减少层裂、翘曲和裂纹等缺陷的产生；

3）银的熔点较低，对于LTCC内电极用导电浆料中的玻璃粉，其软化温度不宜过高,软化温度过高，一方面导致浆料与基片熔融粘结的温度升高；另一方面不利于烧结过程的流动性，若流动性不良，玻璃体不能布满整个丝网印刷图形，与基片的粘结附着力降低；综上所述，用铜做电极材料的工艺成本大于银，特性差于银，相对与银，铜更不适合做电极材料。

分为无源调试和有源调试。

无源调试流程如下：

a.客户提供1pcs以上的光板用于调试；

b.根据客户PCB选取合适天线，调试到所需频段，并提供包括S参数，smith图，效率和方向图等数据。

有源调试的一般流程如下：

a.客户提供调试目标和要求：传输距离，速度等；

b.可以正常运行的整机，一部可以接收或发送信号，并与整机匹配连接的设备，如手机路由器等；

c.参考无源调试数据，对匹配电路进行微调，获得最佳的天线性能；

d.对匹配电路微调时，一般先变化串联部分元件，再变化并联部分元件。

由于天线应用受周边环境影响很大，不同客户layout也有差异，在实际应用时需要对匹配电路matching curcuit进行调试。 一般来说，会采用一个pi型或L型的匹配网络进行调试。具体应用时，我们会针对客户的整机进行调试到需要的频率。为了方便调试，天线都会做得比需要的频率偏高些。

    中心频率Center Frequency：天线适宜工作的中心频率。
    带宽BW Bandwidth：天线适宜工作的频率范围。
    增益Gain：衡量天线辐射能力的指标，直观的感受就是无线路由器的天线增益越好，一楼也能搜到二楼的WiFi。
    效率：它是指天线辐射出去的功率（即有效地转换电磁波部分的功率）和输入到天线的有功功率之比。简单说就是，衡量天线发射信号的能力，二楼的无线路由器发射能力很好，但至于一楼能不能连接上，这个指标就不知道了。

用于发射和接收电磁波信号的器件。

特征阻抗是微波传输线的固有特性，它等于模式电压与模式电流之比。无耗传输线的特征阻抗为实数，有耗传输线的特征阻抗为复数。在做射频PCB板设计时，一定要考虑匹配问题，考虑信号线的特征阻抗是否等于所连接前后级部件的阻抗。当不相等时则会产生反射，造成失真和功率损失。上面一段是理论解释，不需要看懂。大家可以这样理解，50ohm阻抗匹配就像市电220v一样是一个标准，至于为什么是220v而不是210v或者230v？答案就是，这是一个标准。

目前主推的是分频用双工器（Diplexer），可用于手机transceiver和connectivity部分，区分高低频率信号，比如GPS和蓝牙WiFi的1.5G/2.4G信号，或者2.4G/5G的WiFi信号。简单说将两个滤波器合成一个，就是双工器，而三工器就是三合一滤波器，用于区分1.5G/2.4G/5G信号。

    中心频率Center Frequency：滤波器适宜工作的中心频率。
    带宽BW Bandwidth：滤波器适宜工作的频率范围。
    插入损耗Insertion Loss：衡量滤波器通过有用信号好坏的指标。
    阻带衰减Attenuation：衡量滤波器通过无用信号好坏的指标。

滤波器是一种对信号有处理作用的器件或电路，其主要作用是让有用信号尽可能无衰减的通过，对无用信号尽可能大的衰减抑制，不让其通过。滤波器中，把信号能够通过的频率范围，称为通频带或通带；反之，信号受到很大衰减或完全被抑制的频率范围称为阻带；通带和阻带之间的分界频率称为截止频率。我司滤波器是由多个电感器和电容器构成的网路，主要分为低通滤波器，高通滤波器和带通滤波器。简单的说，滤波器就是通过有用的信号，筛除无用的信号。
